一、设备清单

● XBOX 1套
● 高清采集盒 1个
● AnyDirector导播电脑 1台
● 无限直播云或其他直播云平台

二、流程

1、连接线
XBOX的HDMI或分量线，连接到USB3.0高清采集盒，采集盒连接到AnyDirector导播电脑的USB.0接口（PC机可采用PCI的高清采集卡）。AnyDirector导播电脑HDMI输出连接到大屏幕。
2、软件配置
启动游戏机，AnyDirector导播软件，配置其中一个通道为“设备”，视频和音频采集设备为采集盒，再配置另外一个通道为“设备”，视频采集为摄像头，音频采集为麦克风。然后PGM的“画面布局”设置为“画中画”。设置PGM环出到大屏。
3、上传平台
在AnyDirector无限导播软件的PGM通道输入上传云平台地址。

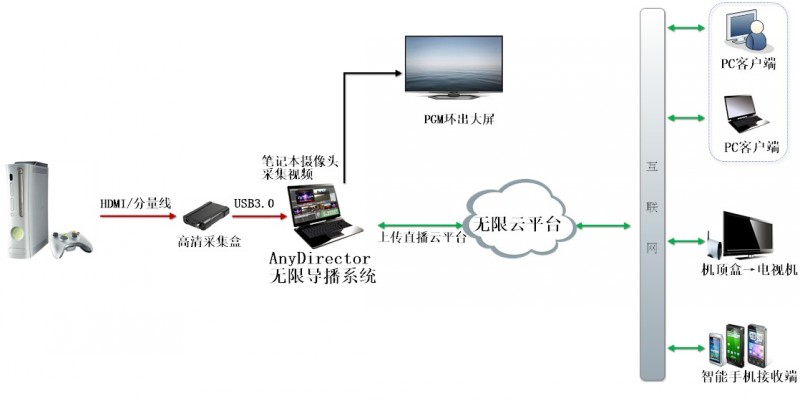

三、拓扑图

四、详细配置

1、设置采集XBOX
① 账号登录
② 选中一个资源通道，点击“设置”，“重新设置”
③ 捕捉设备，视频和音频都选择采集盒
④ 点击“应用”
⑤ 点击“确认”
2、 设置采集摄像头
① 选择另外一个资源通道，点击“设置”，“重新设置”
② 捕捉设备，视频选择摄像头，音频选择麦克风
③ 点击“应用”
④ 点击“确认”
3、 设置画中画
① 点击“画面布局”，选择“PGM画面布局”
② 选择“画中画”
③ 点击“应用”再点击“设置”
④ “子窗口来源”选择摄像头的通道
4、 设置绿背景抠像
① 选择摄像头通道，点击“设置”，选择“抠像”
② 勾选“启用抠像”，选择绿色背景
③ 勾选“启用剪切”设置剪切区域，绿背景外的全部剪切掉
④ 抠像效果
